液压气动用O形橡胶密封圈 沟槽尺寸
1 范围
GB/T 3452的本部分规定了液压气动一般应用的O形橡胶密封圈（以下简称O形圈）的沟槽尺寸和公差。
GB/T 3452的本部分适用于GB/T 3452.1-2005《液压气动用O形橡胶密封圈 尺寸系列及公差》规定的O形圈。工作压力超过10MPa时，需采用带挡圈的结构形式。
注：特殊应用的O形圈沟槽尺寸应由O形圈的制造商和使用者协商确定。
2 术语、定义和字母符号
GB/T17446 确定的术语和定义适用于本部分。
本部分采用下列字母符号：
d1—O形圈内径；
d2—O形圈截面直径；

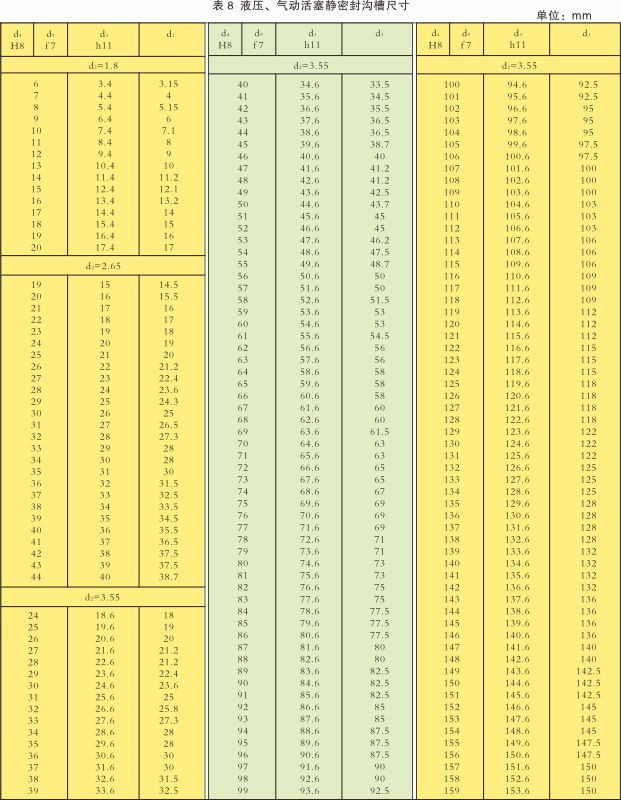

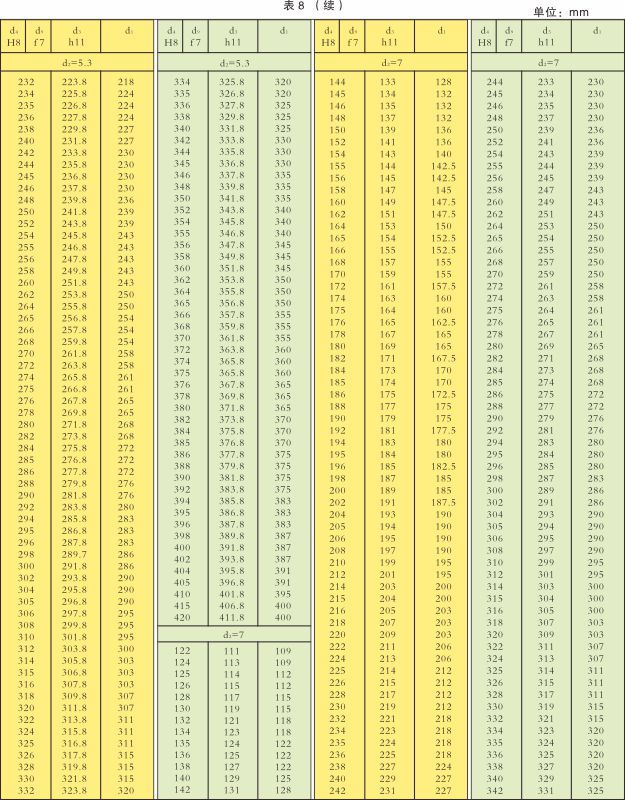

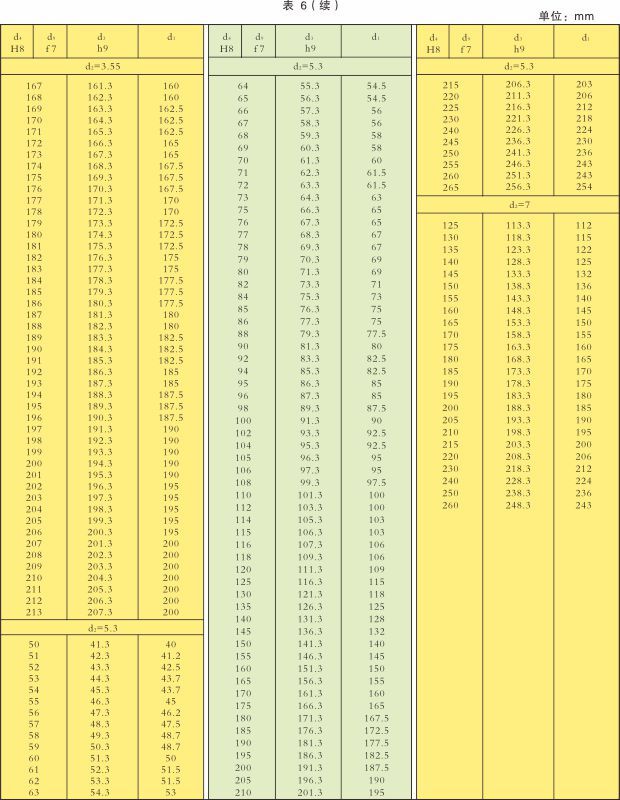

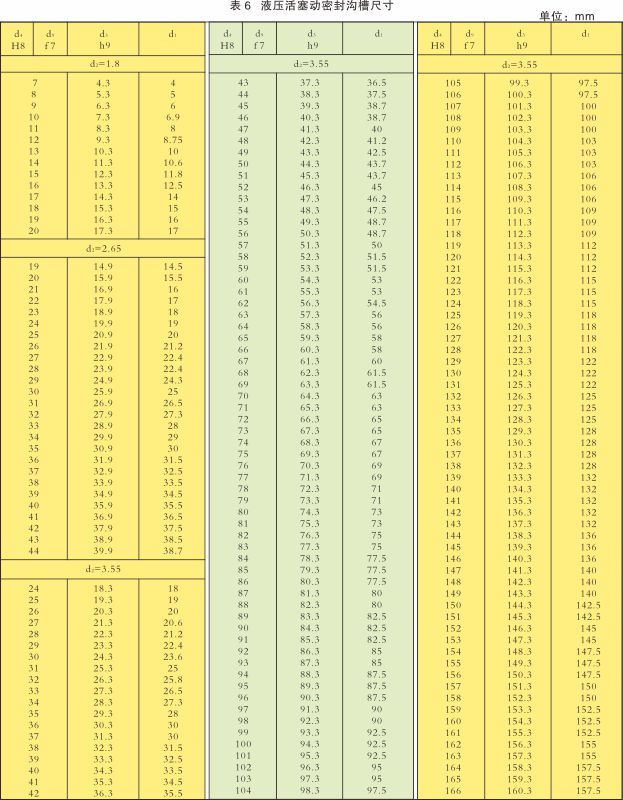

d3—活塞密封的沟槽槽底直径；
d4—缸内径；

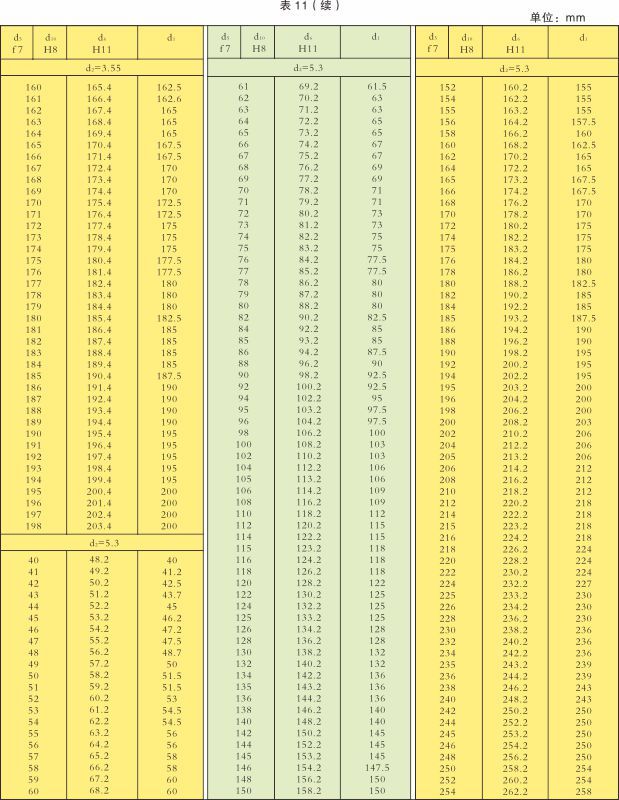

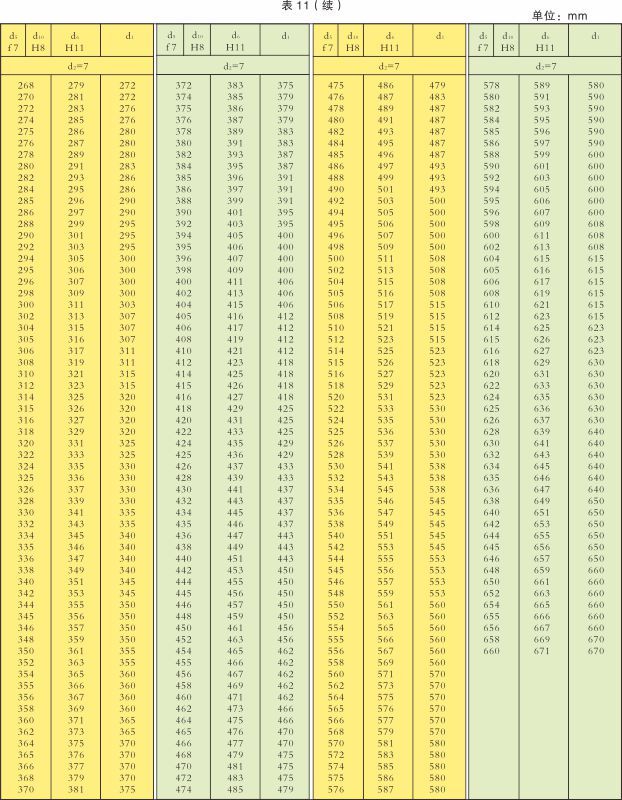

d5—活塞杆直径；

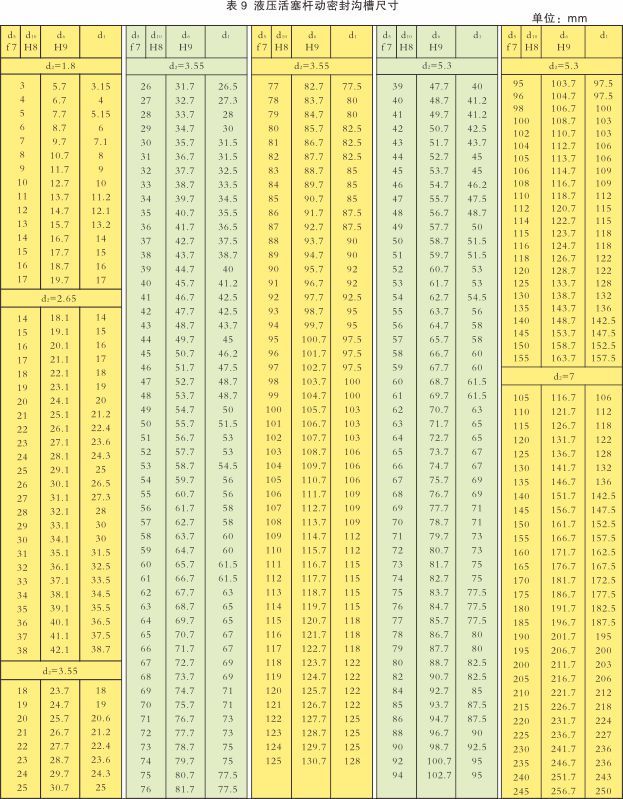

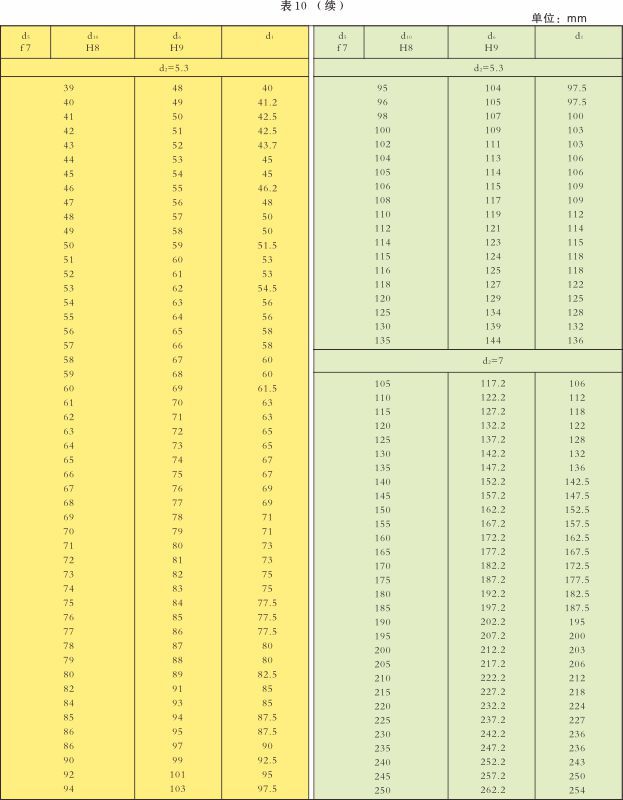

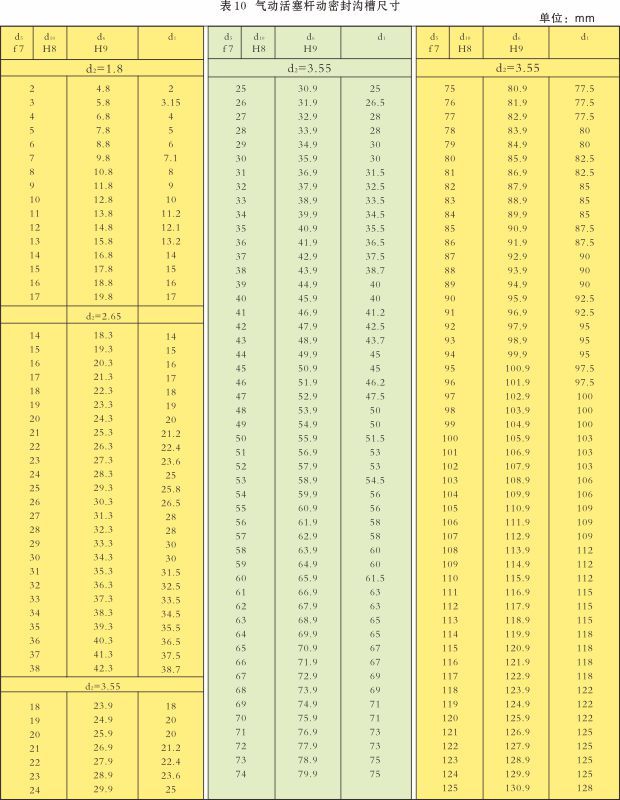

d6—活塞杆密封的沟槽槽底直径：

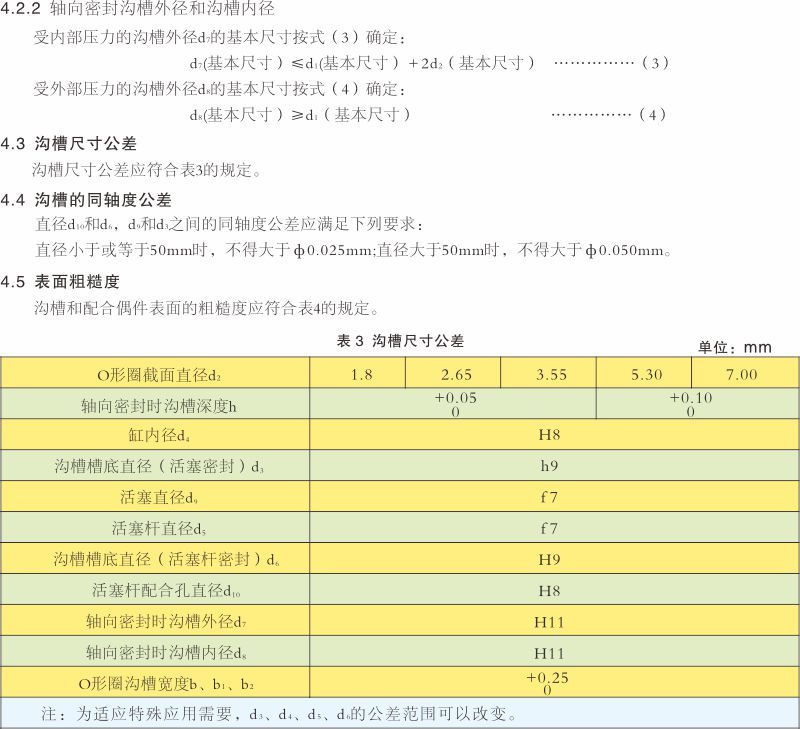

d7—轴向密封的沟槽外径（受内压）；

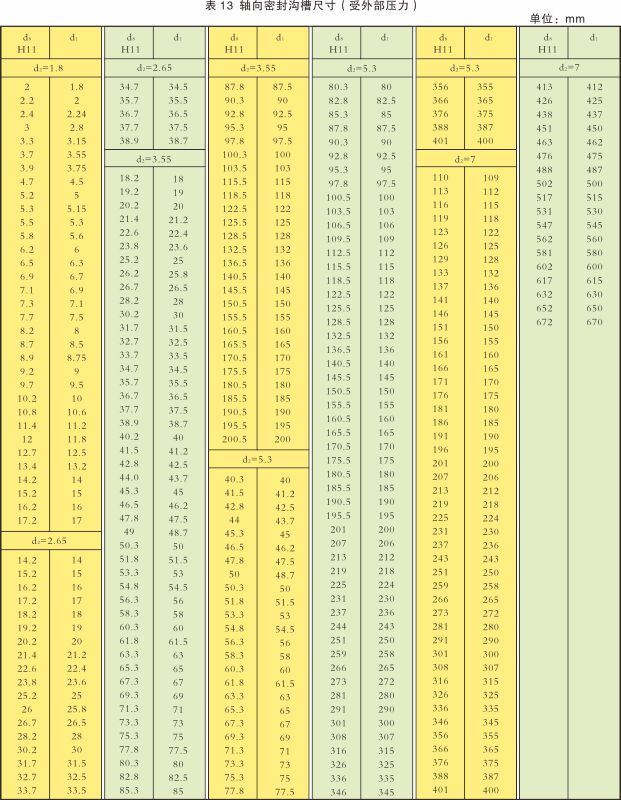

d8—轴向密封的沟槽内径（受外压）；
d9—活塞直径（活塞密封）；
d10—活塞杆配合孔直径（活塞杆密封）；

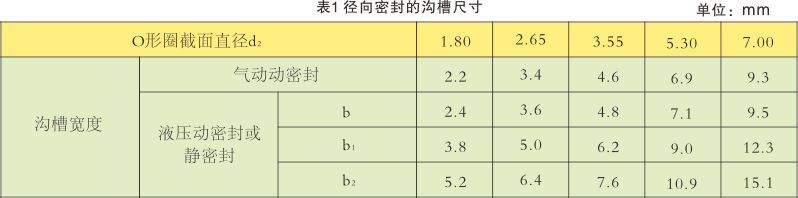

b—O形圈沟槽宽度（无挡圈）；
b1—加一个挡圈时的O形圈沟槽宽度；
b2—加两个挡圈时的O形圈沟槽宽度；
h—轴向密封的O形圈沟槽深度；

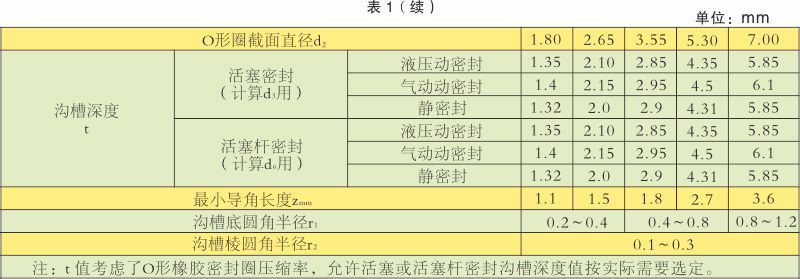

t—径向密封的O形圈沟槽深度；
z—导角长度；
r1—槽底圆角半径；
r2—槽棱圆角半径；
g—单边径向间隙。

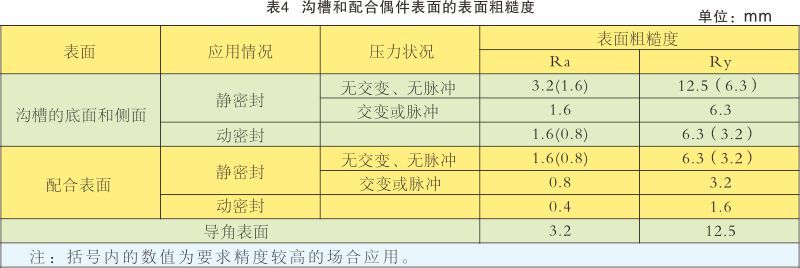

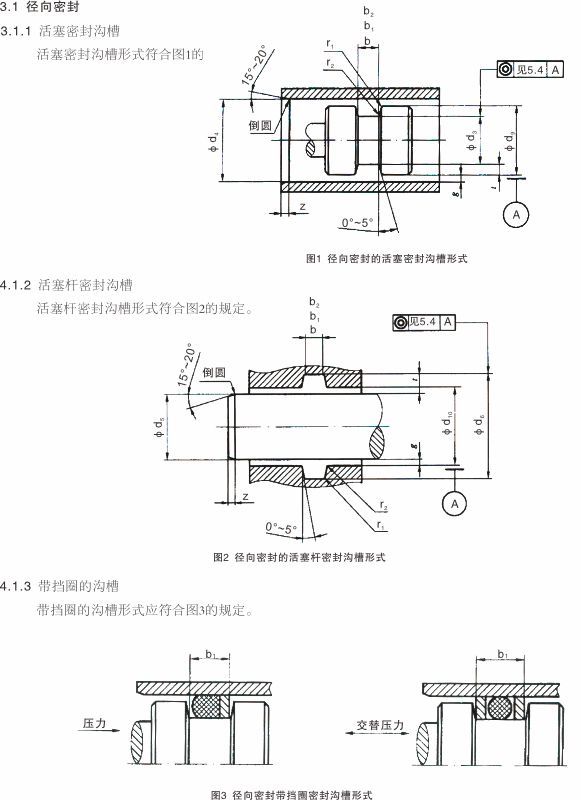

3 O形圈沟槽形式

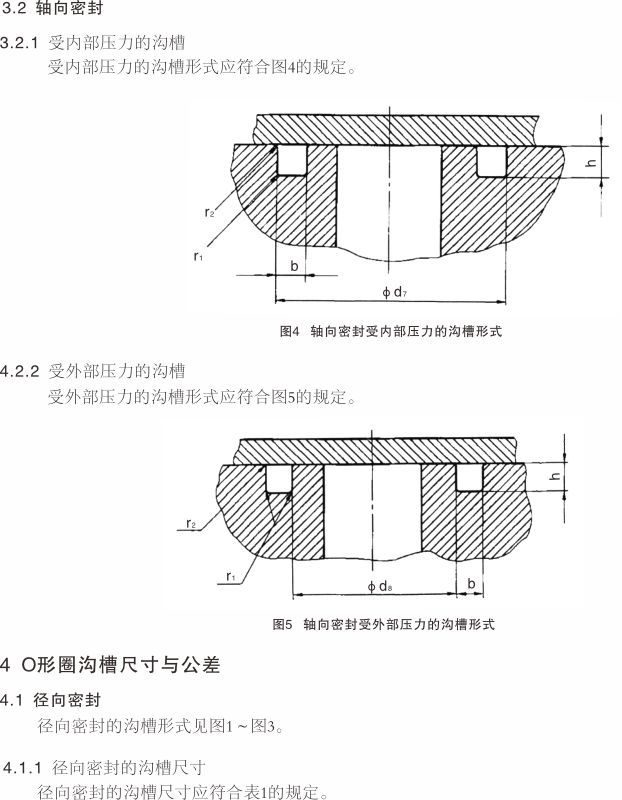

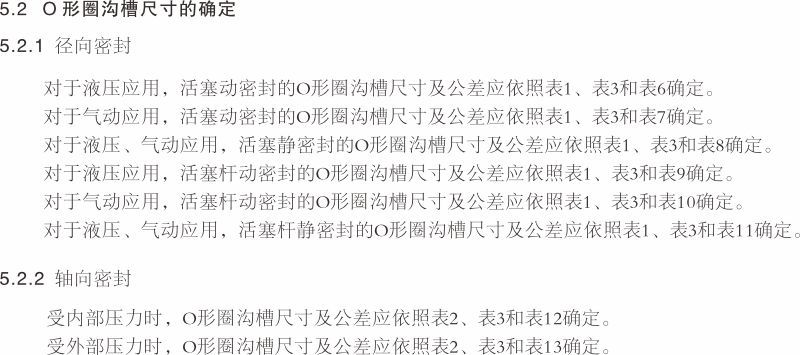

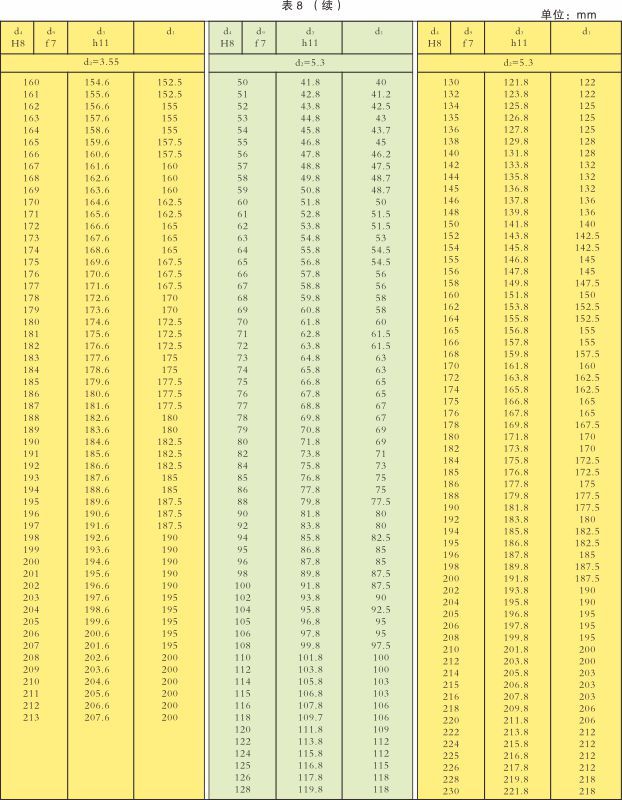

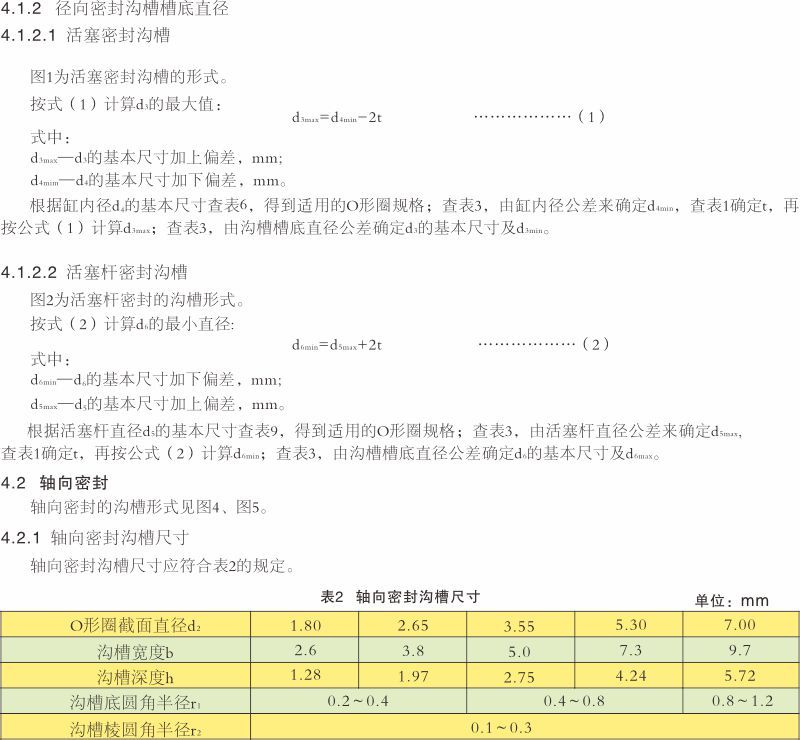

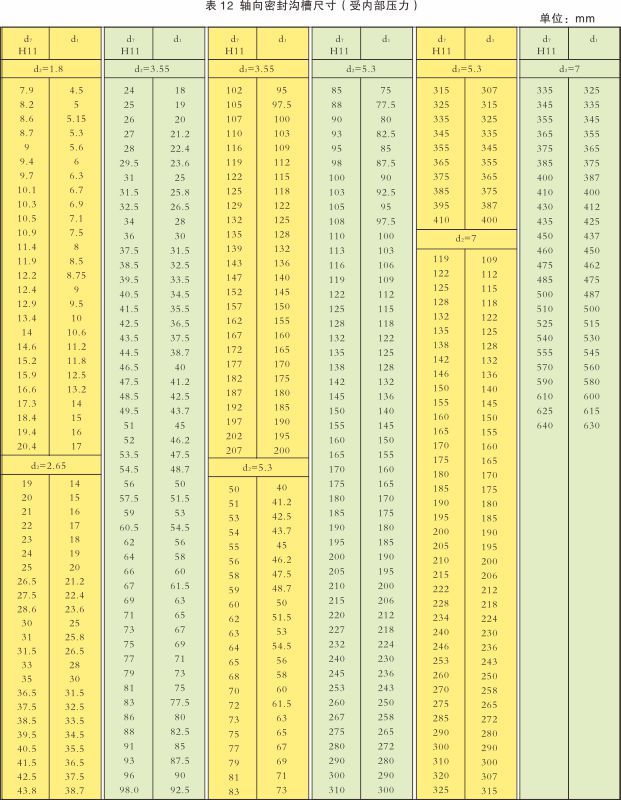

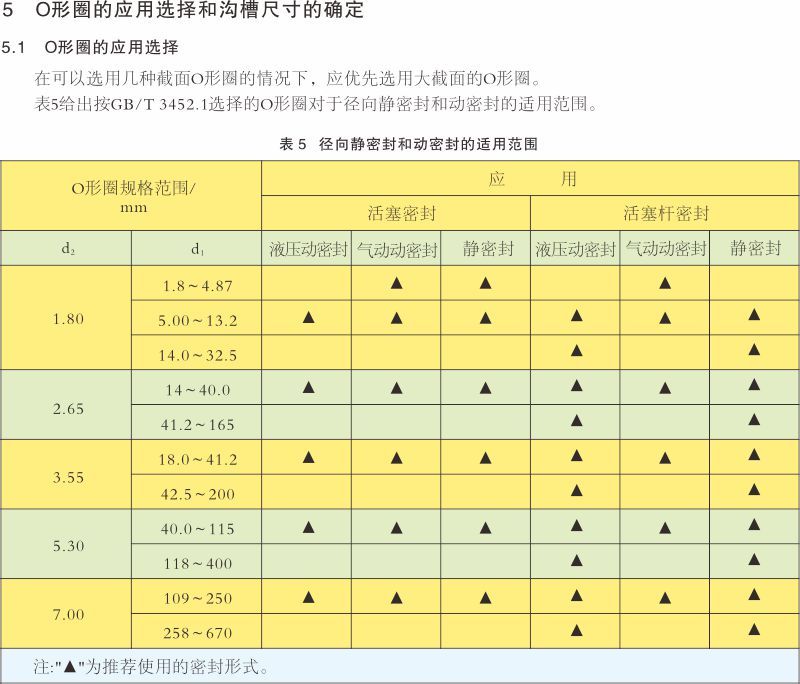

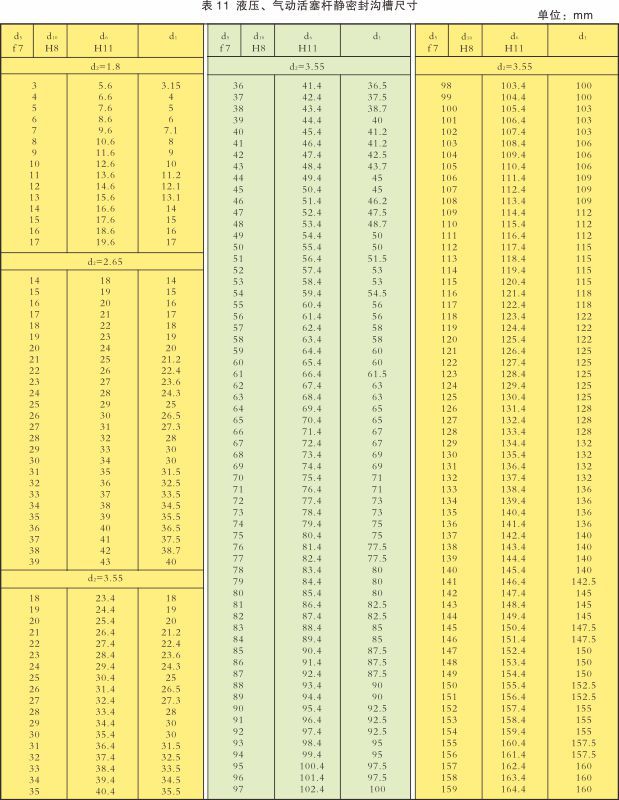

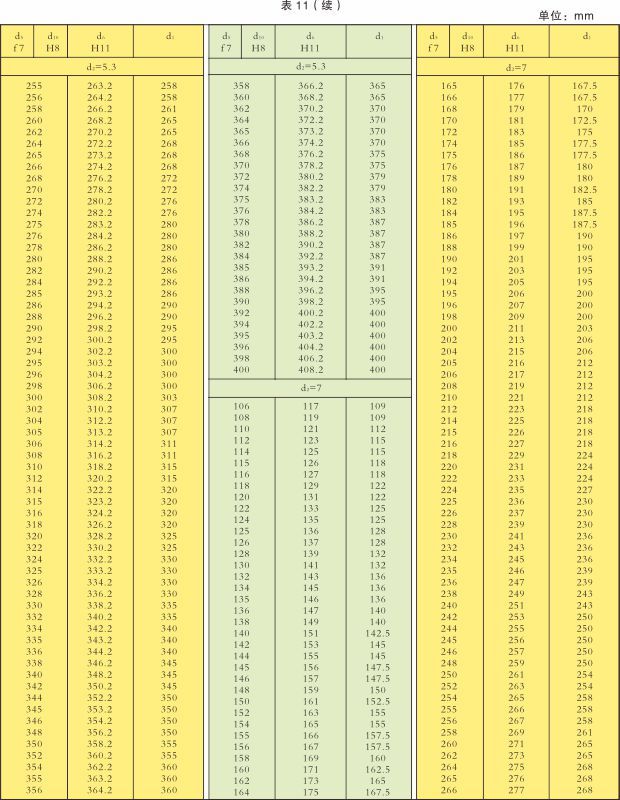

根据O形圈压缩方向，O形圈沟槽形式分为径向密封和轴向密封两种。
